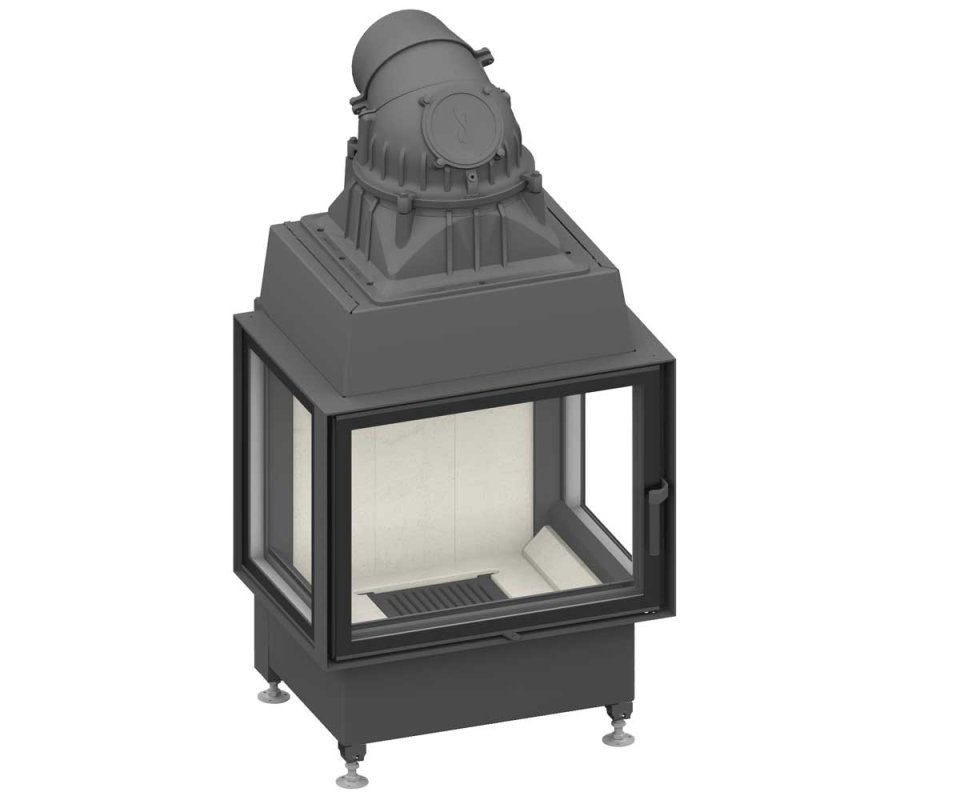

Schmid Ekko U 67(45)s
Kamineinsätze von Schmid – für die inneren Werte
Was wäre ein Kamin ohne den richtigen Einsatz? Er ist es, der Ihr Zuhause stets behaglich warm hält. Um in Ihren Kamin einen hochwertigen und funktionalen Kern zu integrieren, bietet sich die Nutzung der Schmid Kamineinsätze an. Welche Heizleistung am besten passt, hängt von der Größe des Aufstellraums ab. Deshalb finden Sie in unserem Sortiment Schmid Kamineinsätze von 5 bis 14 kW. Sie zeichnen sich durch viele extravagante Formate aus, etwa gerundete, mehrseitige oder extrabreite Abmessungen. Alle Modelle verfügen über einen Außenluftanschluss, um die Verbrennungsluft in den Kamineinsatz zu führen. Diese Bauweise bringt eine große Sicherheit, denn die Luft, die das Feuer braucht, wird nicht aus dem Raum gezogen. Durch verschiedene Optionen können Sie das exakt passende Modell wählen.
BAUREIHE Ekko U
Design pur. Dreiseitige Kaminanlagen mit viel Feuersicht – so baut man heute schicke Feuerstätten, die in Design und Formgebung den aktuellen Zeitgeist widerspiegeln.
Beschreibung
- Kamineinsatz 3-seitig offen
- Schwenkbare Ausführung: Fronttür schwenkbar, Seitenteile fest
- 67(45)51 - Höhe 51 cm
- 67(45)57 - Höhe 57 cm
- selbstschließende Tür, A1
- Untere Scheibenspülung einstellbar
- Standard-Innenauskleidung: Schamotte, glatt
- Hochwertige Gusskuppel, sämtliche Teile beweglich, verstellbar von 0° - 90°
- Bauhöhe einfach und schnell verstellbar
Standardausführung Anthrazit
Alle Kamineinsätze Ekko U werden standardmäßig mit der Frontausführung Anthrazit ausgestattet.
Innenauskleidung
Mauerwerk- oder glatte Optik, Schamotte oder Vermaculite, auf Wunsch auch Cremeweiß oder schwarz gefärbt. Standard: Schamotte glatt
Für mehr Infos laden Sie sich das Datenblatt runter (im TAB Dokumente oder ganz oben bei DOWNLOADS).
Technische Daten
- Nennwärmleistung 9 kW
- Wärmeleistungsbereich (nach Holzauflagenmenge) - 3,4 - 9,8 kW
- Wirkungsgrad > 78 %
- Dämmstärke (bezogen auf SILCA 250KM) 60 mm
- ⌀ Zuluftleitung für Außenluftanschluss 125 mm
- Gewicht (je nach Ausstattung) 190 - 260 kg
- Wärmeabgabe über die Sichtscheibe 60 %
- Konvektive Leistung 40 %
Abgasmassenstrom 9,5 g/s
Abgastemperatur am Stutzen 330 °C
Förderdruck,min.-max. 12-20 Pa
Mehrfach ausgezeichnete Qualität!
Versandbedingungen
Die Lieferung erfolgt außschließlich innerhalb Deutschland.Andere Länder nur auf Anfrage; Abholung ist ebenfalls möglich!
Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Lieferungen innerhalb Deutschlands:
Wir berechnen die Versandkosten nach dem Bestellwert (Bruttowarenwert):bis zu einem Warenwert von 99,99 EUR = 6,90 EUR
versandkostenfrei innerhalb Deutschland ab 100 EUR Warenwert
- Service für Kunden aus der Schweiz und Österreich: http://www.grenzpaket.ch/ oder http://www.swiss-paket.de/filialen oder https://meineinkauf.ch/bestellen/marmorkamin-shop-schweiz/
Lieferfristen
Soweit im jeweiligen Angebot keine andere Frist angegeben ist, erfolgt die Lieferung der Ware in Deutschland innerhalb von 3 - 50 Tagen, bei Auslandslieferungen innerhalb von 5 - 50 Tagen nach Vertragsschluss (bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung).Beachten Sie, dass an Sonn- und Feiertagen keine Zustellung erfolgt.
Haben Sie Artikel mit unterschiedlichen Lieferzeiten bestellt, versenden wir die Ware in einer gemeinsamen Sendung, sofern wir keine abweichenden Vereinbarungen mit Ihnen getroffen haben. Die Lieferzeit bestimmt sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit den Sie bestellt haben.
Die Frist für die Lieferung beginnt bei Zahlung per Vorkasse am Tag nach Erteilung des Zahlungsauftrags an das überweisende Kreditinstitut bzw. bei anderen Zahlungsarten am Tag nach Vertragsschluss zu laufen und endet mit dem Ablauf des letzten Tages der Frist. Fällt der letzte Tag der Frist auf einen Samstag, Sonntag oder einen am Lieferort staatlich anerkannten allgemeinen Feiertag, so tritt an die Stelle eines solchen Tages der nächste Werktag.
Bei Fragen finden Sie unsere Kontaktdaten im Impressum.
Unsere Artikel werden mit TransNatur, Hartmann International, Dachser oder DHL montags bis freitags (DHL auch samstags) ausgeliefert.
Achten Sie bitte darauf, dass an der von Ihnen genannten Empfängeradresse die Ware tagsüber in Empfang genommen werden kann. Die Auslieferung an eine Packstation ist nicht möglich.
Bei Versand außerhalb der EU können Einfuhrzölle, Steuern und Gebühren im Zielland anfallen, die in unseren Preisen nicht enthalten sind und auch von uns nicht berechnet werden. Bitte informieren Sie sich entsprechend vor Absenden Ihrer Bestellung. Ebenso können Gebühren für den Geldtransfer (Auslandsüberweisung per Bank) anfallen, die zu Ihren Lasten gehen.
Hersteller: Camina & Schmid
Feuerdesign und Technik GmbH & Co. KG
Vertretungsberechtigte Geschäftsführung: Colin Rokossa
Gewerbepark 18
49143 Bissendorf
Tel. +49 5402 7010-10
Fax +49 5402 7010-70
www.camina-schmid.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten
am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt
werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. - Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation von Gaskaminen
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Die Installation und die Wartung des Geräts dürfen ausschließlich von einem anerkannten und kompetenten Installateur auf dem Gebiet von Gasheizungen und Elektrizität ausgeführt werden.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe Angaben in der Anleitung).
- Das Gerät nicht abdecken beziehungsweise nicht in eine Isolierdecke oder andere Materialien einpacken. Darauf achten, dass sich keine brennbaren Gegenstände und/oder Materialien im Strahlungsbereich des Geräts befinden. Dieser Strahlungsbereich liegt bei 500 mm, außer wenn andere Angaben gemacht werden.
- Ausschließlich das im Lieferumgang enthaltene Set verwenden, zum Beispiel das Holzblock-Set oder das Kiesel-Set, und dieses genau konform der Beschreibung hinlegen.
- Den Platz rundum den Ionisierungs- und den Zündstift frei lassen und auf keinen Fall Glühmaterial rundum diese Stifte legen.
- Darauf achten, dass die Gasleitungen und Anschlüsse sauber sind und keine Verunreinigungen aufweisen. Einen Gashahn konform den geltenden Vorschriften montieren.
- Die gesamte Anlage vor der Inbetriebnahme auf Gasdichtigkeit kontrollieren.
- Darauf achten, dass die Druckausgleichsluke(n) an der Ober- und/oder Unterseite des Geräts nicht blockiert wird/werden, und überprüfen, ob diese Luke(n) gut an die Dichtungsfläche anschließt/anschließen, bevor das Gerät eingebaut wird.
- Das Gerät nicht zünden, bevor es vollkommen gastechnisch, abgastechnisch und elektrotechnisch installiert ist.
- Das Gerät nicht verwenden, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss zuerst ausgetauscht werden.
Vorgehen beim Installieren eines Einbaugeräts:
- Verwenden Sie für den Kaminumbau, inklusive der Oberseite des Kaminumbaus und des Materials im Inneren des Kaminumbaus wie beim Boden unter dem Gerät und bei der Rückwand, vor der das Gerät installiert wird, feuerfeste und hitzebeständige Materialien. Dafür können sowohl Plattenmaterialien als auch steinartige Materialien verwendet werden.
- Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die Wand hinter dem Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand befinden, nicht zu stark aufheizen.
- Berücksichtigen Sie dabei die Mindestvorgaben bezüglich der Innenabmessungen des Kaminumbaus. Diese wurden aus Sicherheitsgründen und zur Vermeidung von extremen Hitzstaus im Kaminumbau festgelegt.
- Lüften Sie den Kaminumbau mithilfe von Lüftungsöffnungen. Diese Öffnungen sind ausschlaggebend für die Sicherheit und für die Vermeidung von extremen Hitzestaus im Kaminumbau.
- Die Stromanschlüsse müssen hitzebeständig sein.
- Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren.
- Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
