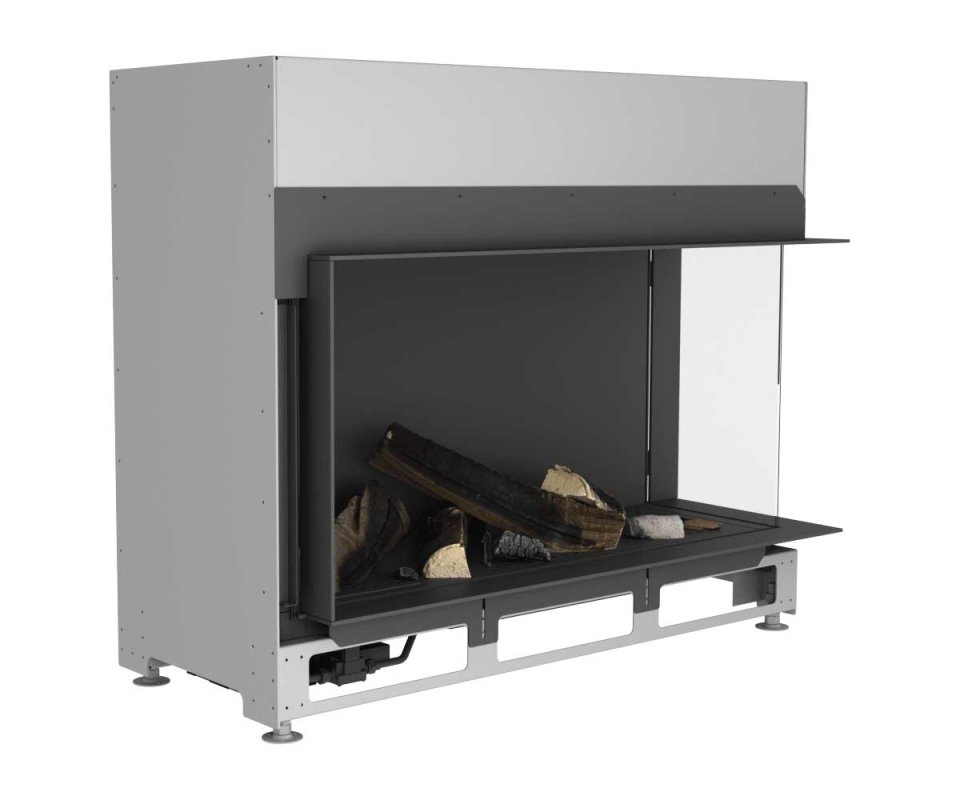

Gaskamin Schmid Ekko G R 100
Geschlossene Schmid Gas-KamineinsätzeNeue Technologien die begeistern
Die Marke Schmid ist nicht die Erste auf dem Markt, aber Camina & Schmid Feuerdesign und Technik ist das erste Unternehmen, das aus eigener Vision einen Gas-Kamineinsatz entwickelt hat. Ein Produkt das dem Nutzer Komfort und Atmosphäre bietet, aber auch ein Produkt, das einfach zu installieren, zu bedienen und zu warten ist. Schmid hat das Produkt aus vielen verschiedenen Blickwinkeln betrachtet und die erste geschlossene Gas-Kamineinsatz-Reihe, den Ekko G U 45 und 100, Ekko G L/R 100 und Lina G 100 entwickelt.
Hierfür hat Schmid die neueste Technologie in der Brennersteuerung verwendet. Dadurch, dass Schmid ein eigenes Brennersystem entwickelt und das Gerät mit den besten technologischen Eigenschaften ausgestattet hat, war es ihnen möglich ein Produkt auf den Markt zu bringen, das mit allen großen Marken mithalten kann. Der Ekko G U 100, Ekko G L/R 100 und Lina G 100 hat 5 integrierte Brenner, die in 2 Brennergruppen schaltbar sind. Diese sind in 3 brennenden Holzscheiten integriert. Um den Effekt in einer niedrigen Kapazitätseinstellung zu verbessern, verwendet Schmid in den hölzernen Scheiten Metallfasern für einen realistischen Glüheffekt. Es wird auf eine Servicetür verzichtet; alles ist in den Hauptkörper integriert, um die Einbaumethoden zu vereinfachen. Ein einfacher Zugriff auf die Steuerung für Wartung und Instandhaltung ist gegeben, sodass im Falle einer technischen Inspektion ein Hauptteil der Dekoration auf der Brennerabdeckung bestehen bleiben kann. Um dem Design maximale Freiheit zu geben, sind alle Zierleisten abnehmbar. Für die Kaminverbindung zum Schornstein werden die gleichen Werkzeuge verwendet wie für die einzelnen Schornsteinteile die für eine luftdichte Verbindung sorgen. Das System verwendet einen speziellen Soft-Start-Modus inklusive zwei Druckentlastungsventile für maximale Sicherheit.

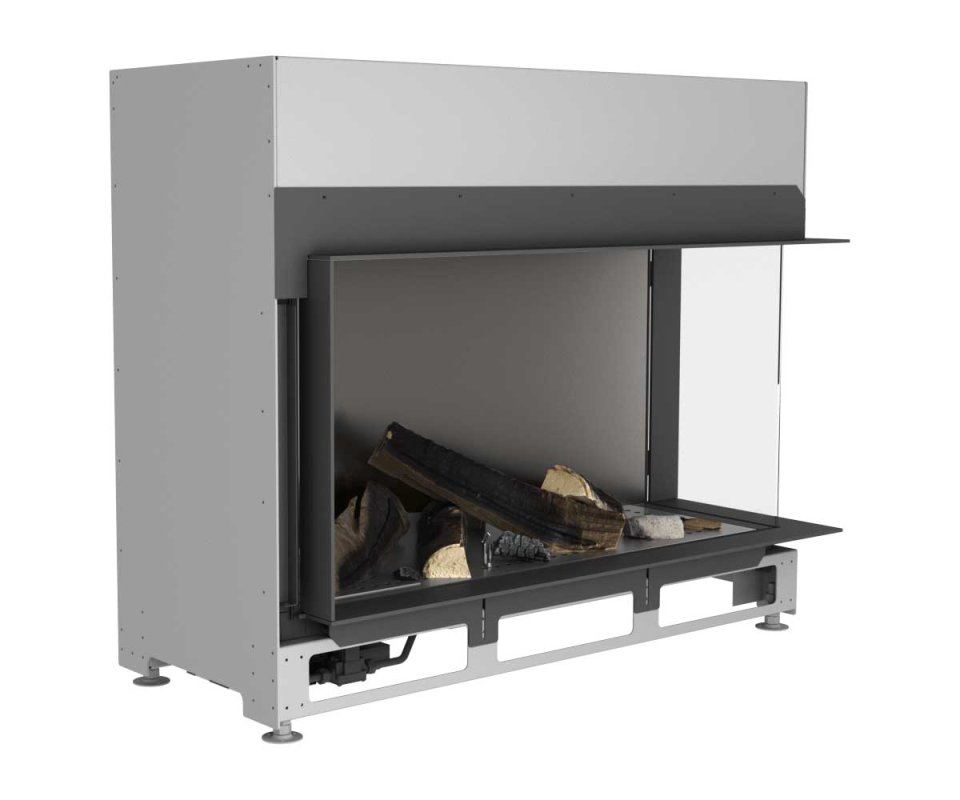

Der Innenraum ist flexibel ausstattbar. Bei der Einführung der Gasgeräte bietet Schmid bislang zwei Varianten in Stahl und Schwarzglas an. Des Weiteren kann das Gerät mit einem Hybridmodul ausgestattet werden, das unter den brennenden Holzscheiten für einen atemberaubenden Leuchteffekt sorgt. Dieses Modul hat drei verschiedene Programme, welche es möglich machen, den Kamineinsatz nicht nur mit Wärmeleistung zu nutzen, sondern auch als reinen glühenden Eyecatcher. Somit ist der Gas-Kamineinsatz das ganze Jahr über nutzbar. Die Schmid 100er G-Serie wird in einer Frontversion, als Eckmodell und als 3-seitiges Modell erhältlich sein. Diese Modellreihe wird in Kürze von der 45er G-Serie ergänzt.
Allgemeine Hinweise
- Gaskamineinsätze mit zeitgesteuerter und raumtemperaturabhängiger oder manueller Regelung über Fernbedienung.
- Feuerraumrück- und -seitenwände je nach Gerät aus Stahlblech oder Glaskeramik wählbar.
- Der Gaskamineinsätz darf nur geschlossen betrieben werden.
- Sicherheitssystem schützt den Gaskamin und die Glaskeramik im Falle einer Verpuffung.
- Die Glaskeramikscheibe(n) können zur Reinigung und Wartung geöffnet werden.
- Feuerbeständige Holzimitate oder Marmorkies aus Keramikfaser als Feuerraumoptik.
- Brenner-Deko-Chips
- Anschlussstutzen perfekt passend für LAS-System für eine bessere luftdichte Installation.
- Brandschutzmaßnahmen nach T400.
- Steuer- und Regeleinheit im Sockelbereich komplett vormontiert.
- Funk-Fernbedienung mit folgenden Funktionen: Ein/Aus; Flammenbildeinstellungen, programmierbare Zeitprogramme; Raumtemperaturregelung. Die Fernbedienung kommuniziert bidirektional und gibt bei Bedarf Informationen zurück.
- Montage- und Bedienungsanleitung gehören zum Lieferumfang.
Es muss das Luft-Abgassystem (LAS) Schmid LAS verwendet werden!
WICHTIG! Beachten Sie die Hinweise in der Montageanleitung!
Optionales Zubehör/Ausstattung: flexibler Gas-Sicherheitsschlauch 1500mm vormontiert, LED-Ambiente-Beleuchtung (Stromanschluss erforderlich), Innenauskleidung Glaskeramik schwarz (glänzend)
Technische Daten Ekko G R 100
- erhältlich für G20 (G25 G30/31 (Propan))
- Nennwärmeleistung kW: 10,4 Erdgas
- Leistungsbereich kW: 3,5 - 8,8
- Gasanschluss Zoll: 1/2
- Zugelassenes Luft-Abgas-System Schmid: LAS-Durchmesser mm Ø 130/200
- Geprüft nach: EN-613
- Gewicht, Gas-Kamin ca. kg: 235
- WICHTIG! Freie Querschnitte müssen bauartbedingt mit 2 Konvektionsöffnungen (2 x 150 cm² = 300 cm²) versehen werden!
- Scheibenbreite mm: 1047
- Scheibenhöhe mm: 510
- Scheibentiefe mm: 309
- Energieeffizienzklasse nach (EU) 2015/1186:
Gaskamine von Camina&Schmid dürfen NUR mit dem LAS-Rauchgassystem von Camina&Schmid installiert werden; ansonsten sind diese nicht zertifiziert und werden nicht zugelassen.
Die Preisliste der Rauchgasrohre finden Sie hier: LAS von Camina&Schmid
Wir machen Ihnen auch gerne ein Komplettangebot inklusive der benötigten Rohre; dazu benötigen wir Infos über die geplante Ausführung mit Höhenangaben.
Versandbedingungen
Die Lieferung erfolgt außschließlich innerhalb Deutschland.Andere Länder nur auf Anfrage; Abholung ist ebenfalls möglich!
Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Lieferungen innerhalb Deutschlands:
Wir berechnen die Versandkosten nach dem Bestellwert (Bruttowarenwert):bis zu einem Warenwert von 99,99 EUR = 6,90 EUR
versandkostenfrei innerhalb Deutschland ab 100 EUR Warenwert
- Service für Kunden aus der Schweiz und Österreich: http://www.grenzpaket.ch/ oder http://www.swiss-paket.de/filialen oder https://meineinkauf.ch/bestellen/marmorkamin-shop-schweiz/
Lieferfristen
Soweit im jeweiligen Angebot keine andere Frist angegeben ist, erfolgt die Lieferung der Ware in Deutschland innerhalb von 3 - 50 Tagen, bei Auslandslieferungen innerhalb von 5 - 50 Tagen nach Vertragsschluss (bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung).Beachten Sie, dass an Sonn- und Feiertagen keine Zustellung erfolgt.
Haben Sie Artikel mit unterschiedlichen Lieferzeiten bestellt, versenden wir die Ware in einer gemeinsamen Sendung, sofern wir keine abweichenden Vereinbarungen mit Ihnen getroffen haben. Die Lieferzeit bestimmt sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit den Sie bestellt haben.
Die Frist für die Lieferung beginnt bei Zahlung per Vorkasse am Tag nach Erteilung des Zahlungsauftrags an das überweisende Kreditinstitut bzw. bei anderen Zahlungsarten am Tag nach Vertragsschluss zu laufen und endet mit dem Ablauf des letzten Tages der Frist. Fällt der letzte Tag der Frist auf einen Samstag, Sonntag oder einen am Lieferort staatlich anerkannten allgemeinen Feiertag, so tritt an die Stelle eines solchen Tages der nächste Werktag.
Bei Fragen finden Sie unsere Kontaktdaten im Impressum.
Unsere Artikel werden mit TransNatur, Hartmann International, Dachser oder DHL montags bis freitags (DHL auch samstags) ausgeliefert.
Achten Sie bitte darauf, dass an der von Ihnen genannten Empfängeradresse die Ware tagsüber in Empfang genommen werden kann. Die Auslieferung an eine Packstation ist nicht möglich.
Bei Versand außerhalb der EU können Einfuhrzölle, Steuern und Gebühren im Zielland anfallen, die in unseren Preisen nicht enthalten sind und auch von uns nicht berechnet werden. Bitte informieren Sie sich entsprechend vor Absenden Ihrer Bestellung. Ebenso können Gebühren für den Geldtransfer (Auslandsüberweisung per Bank) anfallen, die zu Ihren Lasten gehen.
Die Flammen werden in 6 Stufen gezeigt, von 1 bis 6; werden also mit der Zeit immer höher!
Hersteller: Camina & Schmid
Feuerdesign und Technik GmbH & Co. KG
Vertretungsberechtigte Geschäftsführung: Colin Rokossa
Gewerbepark 18
49143 Bissendorf
Tel. +49 5402 7010-10
Fax +49 5402 7010-70
www.camina-schmid.de
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation (Holzkamine und -öfen)
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Feuerstätten dürfen Sie nur in Räumen und an Stellen aufstellen, bei denen nach Lage, baulichen Umständen und Nutzungsart Gefahren nicht entstehen.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Arbeiten an der Ofenanlage Montage-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten
am Gerät dürfen nur durch einen autorisierten Fachbetrieb durchgeführt
werden, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. - Der Aufbau muss durch einen eingetragenen Fachbetrieb erfolgen, da Sicherheit und Funktionsfähigkeit der Anlage vom ordnungsgemäßen Aufbau abhängen. Die jeweils gültigen Fachregeln des Handwerks und die baurechtlichen Vorschriften müssen Sie dabei beachten.
- Feuerstätten müssen Sie betriebssicher und brandsicher aufstellen, so dass Gefahren und unzumutbare Belästigungen nicht auftreten können. Sie müssen auf angemessene Dauer gebrauchstauglich sein.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre zu schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
Schutzmaßnahmen/Sicherheitsanweisungen bei Installation von Gaskaminen
Die nachstehenden Schutzmaßnahmen und Sicherheitsvorschriften sind genau einzuhalten:
- Die Installation und die Wartung des Geräts dürfen ausschließlich von einem anerkannten und kompetenten Installateur auf dem Gebiet von Gasheizungen und Elektrizität ausgeführt werden.
- Am Gerät dürfen keine Änderungen vorgenommen werden.
- Ausschließlich das zugelassene System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden.
- Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe Angaben in der Anleitung).
- Das Gerät nicht abdecken beziehungsweise nicht in eine Isolierdecke oder andere Materialien einpacken. Darauf achten, dass sich keine brennbaren Gegenstände und/oder Materialien im Strahlungsbereich des Geräts befinden. Dieser Strahlungsbereich liegt bei 500 mm, außer wenn andere Angaben gemacht werden.
- Ausschließlich das im Lieferumgang enthaltene Set verwenden, zum Beispiel das Holzblock-Set oder das Kiesel-Set, und dieses genau konform der Beschreibung hinlegen.
- Den Platz rundum den Ionisierungs- und den Zündstift frei lassen und auf keinen Fall Glühmaterial rundum diese Stifte legen.
- Darauf achten, dass die Gasleitungen und Anschlüsse sauber sind und keine Verunreinigungen aufweisen. Einen Gashahn konform den geltenden Vorschriften montieren.
- Die gesamte Anlage vor der Inbetriebnahme auf Gasdichtigkeit kontrollieren.
- Darauf achten, dass die Druckausgleichsluke(n) an der Ober- und/oder Unterseite des Geräts nicht blockiert wird/werden, und überprüfen, ob diese Luke(n) gut an die Dichtungsfläche anschließt/anschließen, bevor das Gerät eingebaut wird.
- Das Gerät nicht zünden, bevor es vollkommen gastechnisch, abgastechnisch und elektrotechnisch installiert ist.
- Das Gerät nicht verwenden, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss zuerst ausgetauscht werden.
Vorgehen beim Installieren eines Einbaugeräts:
- Verwenden Sie für den Kaminumbau, inklusive der Oberseite des Kaminumbaus und des Materials im Inneren des Kaminumbaus wie beim Boden unter dem Gerät und bei der Rückwand, vor der das Gerät installiert wird, feuerfeste und hitzebeständige Materialien. Dafür können sowohl Plattenmaterialien als auch steinartige Materialien verwendet werden.
- Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die Wand hinter dem Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand befinden, nicht zu stark aufheizen.
- Berücksichtigen Sie dabei die Mindestvorgaben bezüglich der Innenabmessungen des Kaminumbaus. Diese wurden aus Sicherheitsgründen und zur Vermeidung von extremen Hitzstaus im Kaminumbau festgelegt.
- Lüften Sie den Kaminumbau mithilfe von Lüftungsöffnungen. Diese Öffnungen sind ausschlaggebend für die Sicherheit und für die Vermeidung von extremen Hitzestaus im Kaminumbau.
- Die Stromanschlüsse müssen hitzebeständig sein.
- Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren.
- Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau.
Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. Wenn regelmäßig schutzbedürftige Personen ohne Aufsicht in dem Raum anwesend sein können, muss eine feste Abschirmung rundum das Gerät angebracht werden.
